03015mm極小サイズまで搭載可能な最新の実装設備と卓越した技能工の技術力により、お客様製品を高品質にて製造いたします。
基板実装ラインの特長FEATURE
少量から大量生産まで対応します。基板品種も多様な種類を弊社技術力をもって請け負います。
小型基板から超大型基板までのあらゆる基板実装に対応
- 0402サイズの小型部品、ファインピッチのBGA、QFNデバイス実装までご対応可能です。
- 大型基板への高密度実装。
- 極小チップ部品(0315)や超ファインピッチ部品(CSP,BGA)の実装を最先端高性能マシンで対応します。
どの工程からでもお任せください
基板1枚の試作から量産までお客様の目線でサービスを提供
- 長年培った製造技術・ノウハウを基盤として他社が「やりたがらない」製造委託にも対応します。
- 製品開発支援や試作段階から量産まで幅広い要望にお応えします。
共晶はんだ実装から鉛フリーはんだ実装に対応
品質の安定と省力化
- 挿入部品の組立は、自動はんだ槽に加え、部分はんだ付け装置により品質を安定させ、さらに省力化を実現しています。
お客様の納期に合わせた生産体制
- 常に生産進捗状況を確認して柔軟に対応。的確な納期管理を行い、初期品、リピート品を問わず。
- 納期厳守や未納ゼロをモットーに、お客様の製品をジャストインタイムでお届けします。
SMTラインSMT

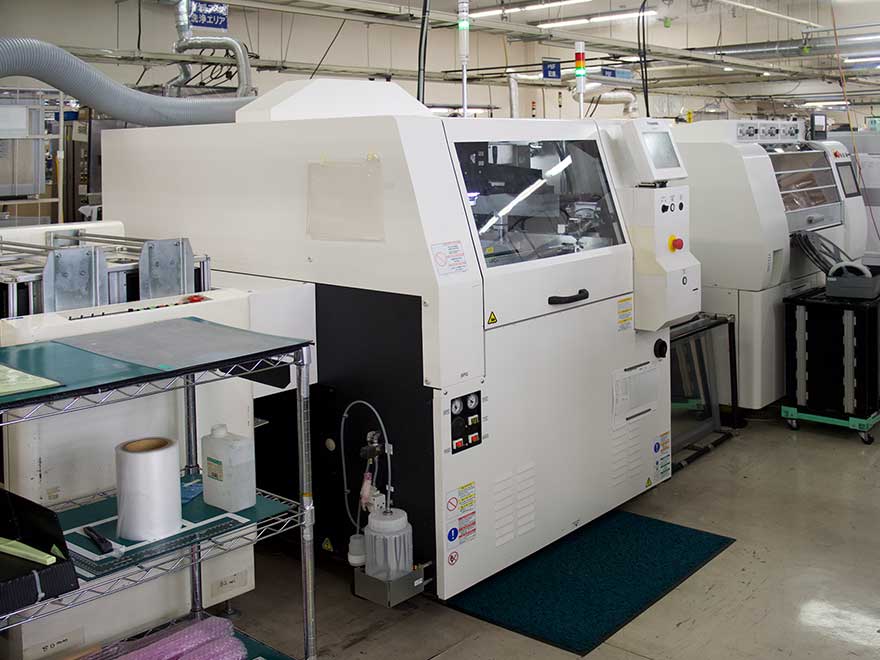

ハンダ印刷機
ハンダ印刷機には高精度・高密度印刷に対応したPanasonic SPG 1台とYAMAHA YSP-S 1台の合計２台が稼働しております。

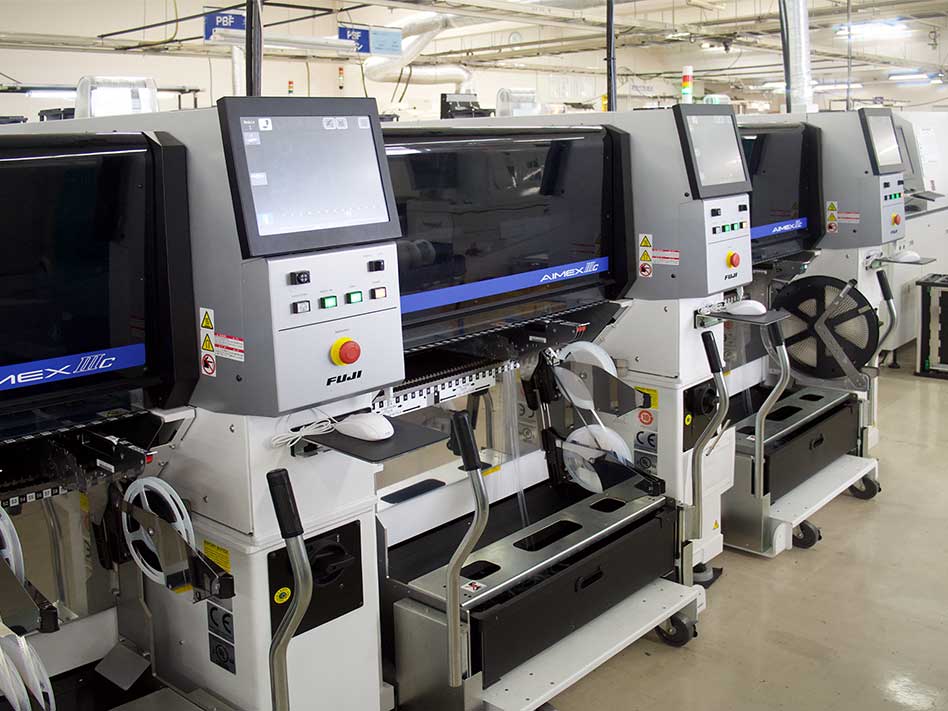

SMTマウンター
多品種生産の生産性向上に必要となる汎用性が高い FUJI AIMEX Ⅲcを3台連結。
また NXTⅡ、AIMEXを各1台導入しております。

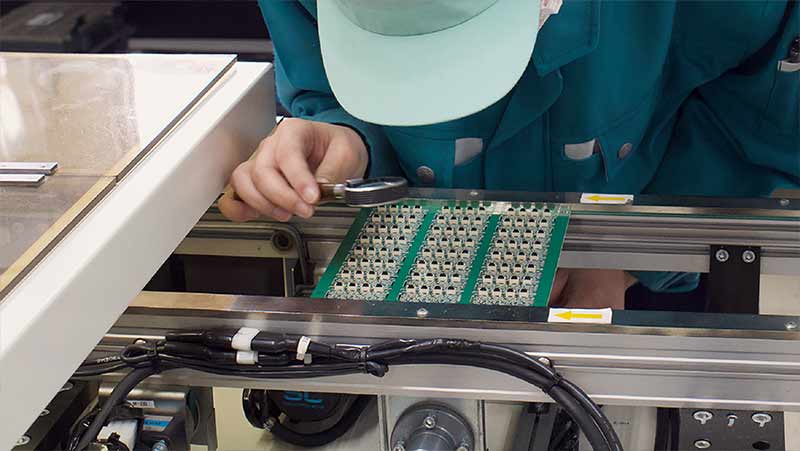

SMT実装後の目視検査
SMT実装後は目視検査を行い、実装状態をチェックしています。

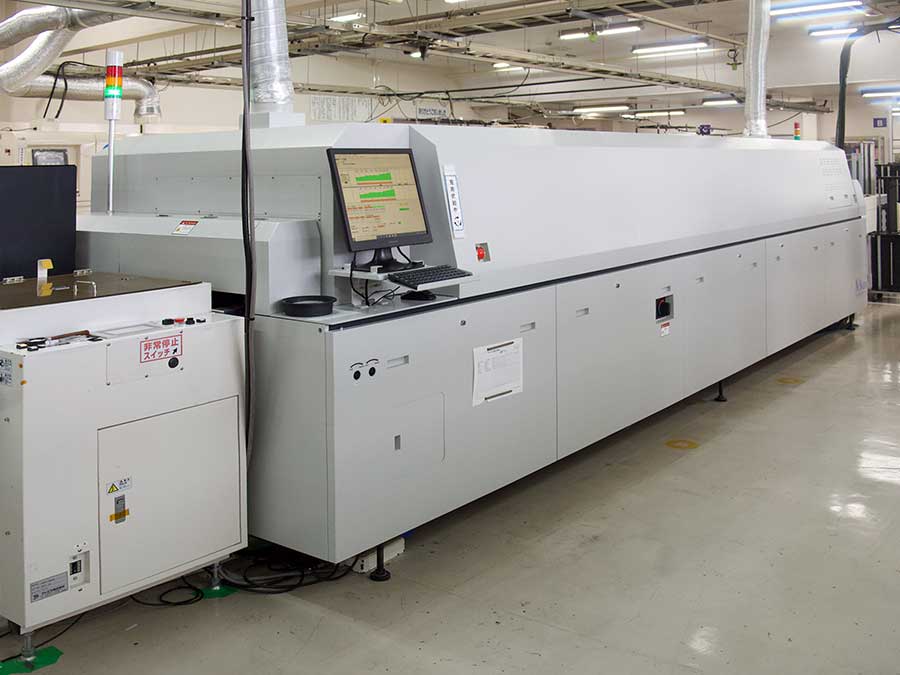

リフロー炉
リフロー炉には世界最高性能のフラックス回収効率を持ったETCエイテックテクトロン RN152L-82が稼働。
また千住金属工業 NSR-840GT（8ゾーン）の合計2台を導入しております。

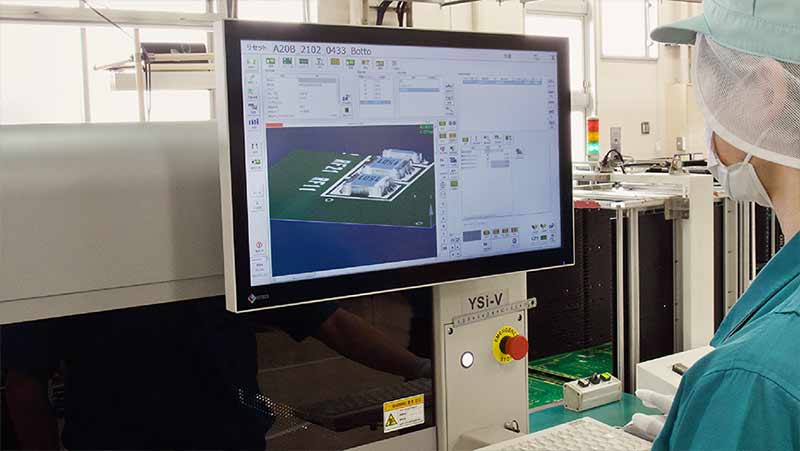

外観検査機
2次元検査、3次元検査が可能なYAMAHA YSi-Vが稼働。
またオムロン VT-RNSとの２台体制です。
DIPラインDIP

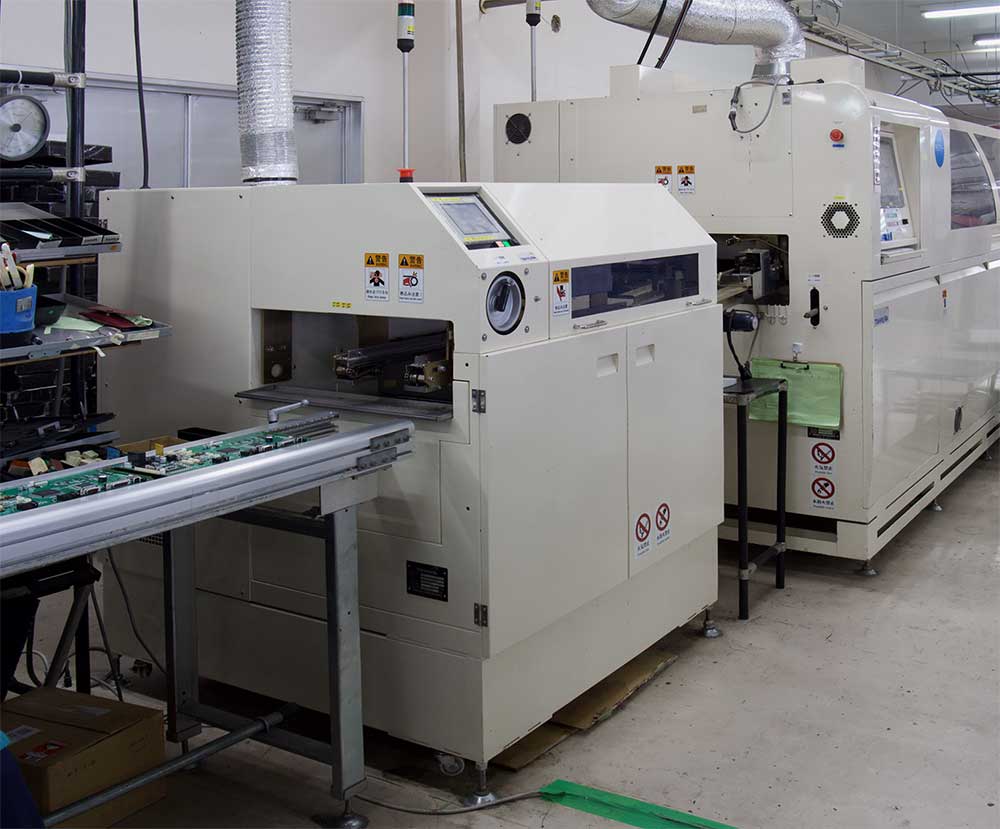

自動はんだ付け装置 スプレーフラクサー
鉛フリー対応向けに、タムラ製作所 TAF40-12Fを1台。
鉛共晶向けにSensbey MXL-350Vを１台の合計２台稼働しております。

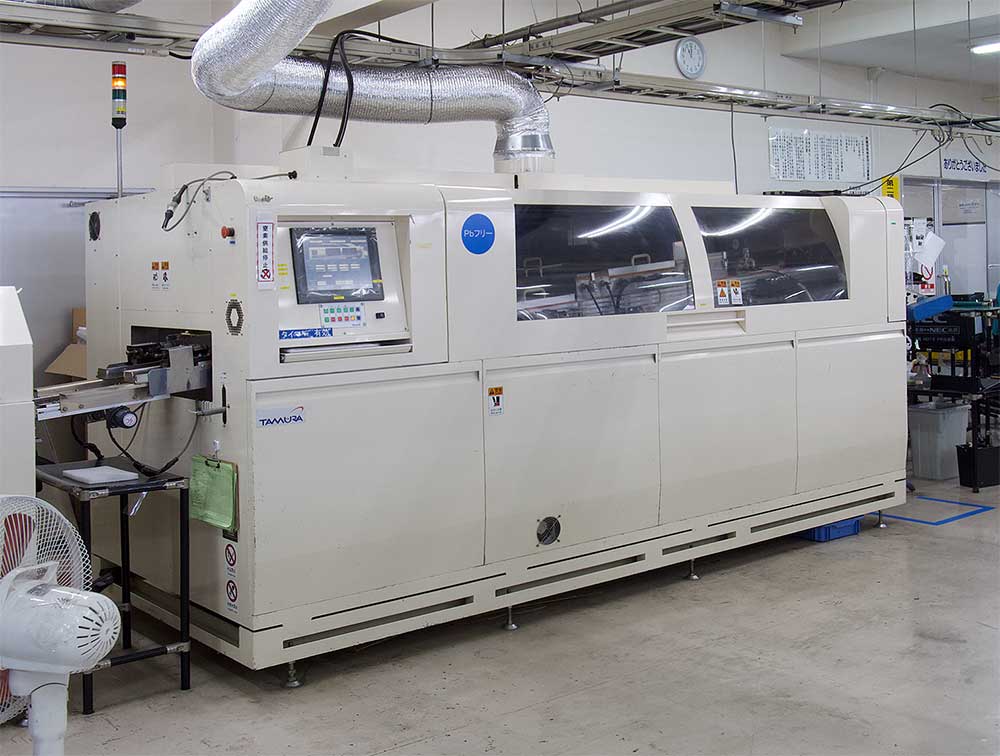

自動はんだ付け装置 フロー槽
鉛フリー対応向けに、タムラ製作所 TNW40-36EFを1台。
鉛共晶向けに日本電熱計器 LG-300NNを１台の合計２台稼働しております。
手ハンダ実装・目視検査DIP

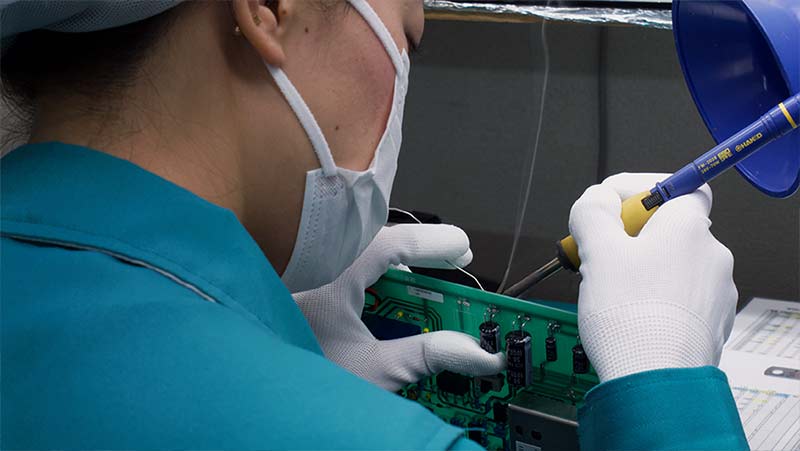

手ハンダ実装
高いスキルを持ったスタッフが手ハンダ実装を行っております。
目視検査
目視にて実装状態を確認しています。
設備一覧
クリームはんだ印刷機
| メーカー | 型式 | 保有台数 | 能力 |
|---|---|---|---|
| Panasonic | SPG | 1台 | 2D検査機能付、印刷条件のデジタル管理で±0.005mmの高精度印刷 |
| YAMAHA | YSP-S | 1台 | |
| FUJI | GPX-CⅡ | 1台 |
接着剤塗布機
| メーカー | 型式 | 保有台数 | 能力 |
|---|---|---|---|
| SUZUKI | CPD-1000typeVL | 1台 | 接着剤塗布面積の認識により、接着剤残量に影響されない安定塗布を実現 (0.12秒/) |
| FUJI | GLヘッド | 1個 |
モジュラー実装機
| メーカー | 型式 | 保有台数 | 能力 |
|---|---|---|---|
| FUJI | AIMEX Ⅲc | 1台 | 03015まで対応 3連結 |
| FUJI | AIMEX Ⅲc | 1台 | 03015まで対応 3連結 |
| FUJI | AIMEX Ⅲc | 1台 | 03015まで対応 3連結 |
| FUJI | NXTⅡ | 1台 | 0402まで対応 |
| FUJI | AIMEX | 1台 | 0402まで対応 |
| FUJI | AIMEX Ⅲc | 1台 | 03015まで対応 2連結 |
| FUJI | AIMEX Ⅲc | 1台 | 03015まで対応 2連結 |
リフロー
| メーカー | 型式 | 保有台数 | 能力 |
|---|---|---|---|
| ETCｴｲﾃｯｸﾃｸﾄﾛﾝ | RN152L-82 | 1台 | N2対応リフロー炉 |
| ETCｴｲﾃｯｸﾃｸﾄﾛﾝ | RN152L-82 | 1台 | N2対応リフロー炉 |
| 千住金属工業 | NSR-840GT(8ゾーン) | 1台 | N2対応リフロー炉 |
自動はんだ付け装置
| メーカー | 型式 | 保有台数 | 能力 |
|---|---|---|---|
| Sensbey | MXL-350V(鉛共晶) | 1台 | スプレーフラクサー |
| 日本電熱計器 | LG-300NN(鉛共晶) | 1台 | フロー槽 |
| タムラ製作所 | TAF40-12F(鉛フリー) | 1台 | スプレーフラクサー |
| タムラ製作所 | TNW40-36EF(鉛フリー) | 1台 | フロー槽 |
基板外観検査装置
| メーカー | 型式 | 保有台数 | 能力 |
|---|---|---|---|
| オムロン | VT-RNS | 2台 | カラーハイライト方式 |
| YAMAHA | YSi-V（3D） | 1台 | 傾斜面３次元検査 |
ICT
| メーカー | 型式 | 保有台数 | 能力 |
|---|---|---|---|
| Will TECH | WTX-3000 | 1台 | インサーキットテスター |
